Управление питанием

  • SNR-UPS-60/12-SMART
  • stepdown-dc12/5-v2
  • SNR-SMART-DIN-B
  • SNR-SMART-UPS


SNR-UPS-60/12-SMART
Источник бесперебойного питания AC-DC с функцией резервирования UPS и дополнительным функционалом мониторинга наличия напряжения питания.


ИБП предназначен для резервирования питания коммутаторов и мониторинга наличия питания в узлах доступа.


Основной функционал:
 - Резервирование питания
 - Замена разряженной батареи АКБ на свежую, при долгом отсутствии питания, с последующим “холодным” стартом
 - Быстрая диагностика неисправностей узла связи(неисправность активного оборудования или отсутствие питания)
 - Использование в системе мониторинга, для определения наличия основного напряжения питания по наличию линка на порту коммутатора или по переключению контакта реле.

Индикация и управление:
 - 2 светодиода: красный и зелёный.
 - зеленый сигнализирует о питании устройства от сети ~220В
 - красный о питании устройства от аккумуляторной батареи
 - кнопка для запуска питания от аккумуляторной батареи, при отсутствии сетевого питания (холодный старт)

Разъемы:
 - Разъем 220В
 - Разъем RPS обеспечивает стандарное подключение к коммутаторам SNR. Возможно комплектация разъемом RPS14PIN2 для подключения коммутаторов DES-3528, DES-3552, DGS-3120-24TC (по согласованию с заказчиком тип разъемов и их распиновка могут быть изменены)
 - Разъем 2EDGK-5.08-2P для подключения дополнительного оборудования
 - Разъем RJ-45. При появлении основного питания на разъёме коммутируются пары 1(TX+)->3(RX+) и 2(TX-)->6(RX-). По наличию линка на порте можно отслеживать наличие сетевого напряжения с помощью программы мониторинга.
 - Разъем реле (нормально-замкнутый, нормально-разомкнутый и общий контакт). При появлении основного питания происходит переключение общего контакта реле. Может использоваться совместно с устройствами автоматизации и мониторинга SNR-ERD.


stepdown-dc12/5-v2
Импульсный преобразователь напряжения.

Предназначен для преобразвания широкого диапазона постоянного напряжения в номинальное 5 Вольт.

Характеристики:

-Напряжение входа 6-18 вольт,
-Напряжение выхода 5 вольт.
-Выходной максимальный ток  3 ампера
-Защита от динамического короткого замыкания


SNR-SMART-DIN-B
Розетка SNR SMART-DIN-B предназначена для управления питанием подключенного к ней оборудования.

Розетка устанавливается в местах где напряжение подключенной нагрузки должно постоянно присутствовать и при необходимости пропадать на некоторое время,
например, перезагрузка оборудования или вытяжная вентиляция.

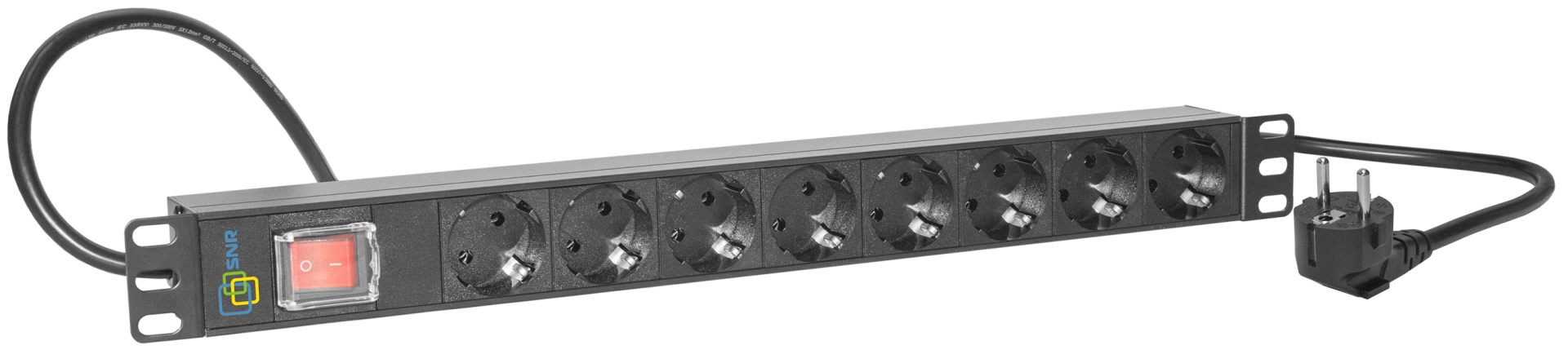

SNR-SMART-UPS
SNR- SMART-UPS предназначен для подключения оборудования к бесперебойному источнику напряжения или к сети
переменного тока напряжением 220 вольт, с возможностью отключения части розеток для перезагрузки оборудования.

Основным элементом управления является реле с нормальнозамкнутыми контактами, которое установлено внутри SNR SMART-UPS.
Рабочее напряжение реле - 5 вольт. Напряжение нагрузки 100-250 вольт. Реле способно выдерживать нагрузки до 30 ампер.

Перечень доступных моделей
Наименование Встроенное реле Входное напряжение Выход 1 Выход 2 Выходное напряжение Выходной ток Крепление Материал корпуса Напряжение управления Неуправляемые розетки Рабочее напряжение Рабочий диапазон температур, C Рабочий ток Размер (В х Ш х Г) Тип контактов реле Ток управления Ток управляющего напряжения Управляемые розетки Управляющее напряжение Шнур питания Шнур управления
SNR-UPS-60/12-SMART - 90 ~ 264VAC 13.8V 2.8A 13.8V 1.5A - - - - - - - - - 103.4*62*37 - - - - - - -
stepdown-dc12/5-v2 - 6-18 Вольт - - 5 Вольт 3 Ампера - - - - - -35..65 - 50 х 20 х 15 - - - - - - -
SNR-SMART-DIN-B да - - - - - DIN рейка Пластик - - 250 В -35..65 10 А 44х79х66 нормально замкнутый - 70 мА - 5 Вольт - -
SNR-SMART-UPS - - - - - - DIN рейка, настенное Металлический 5 Вольт 4 250 Вольт -35..65 16 Ампер 1 Unit - 140 мА - 4 - 2 Метра 2 Метра
