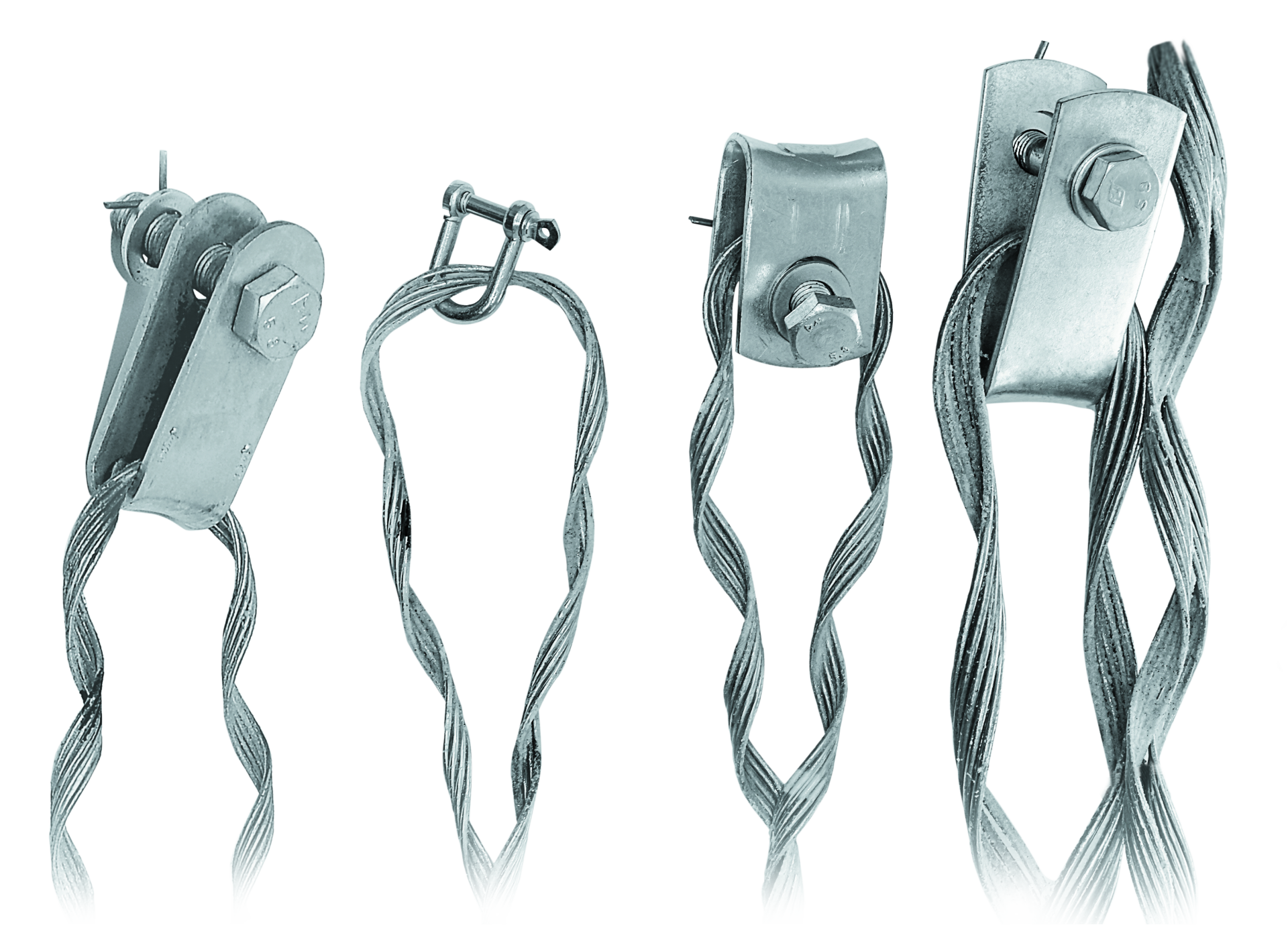

Спиральные зажимы SNR

Спиральные зажимы предназначены для анкерного крепления самонесущего оптического кабеля (ADSS), монтируемого на линиях городского электрохозяйства (уличного освещения, наземного электротранспорта), элементах зданий и сооружений при длине пролетов более 100м. Крепеж состоит из протектора — для защиты оболочки кабеля от повреждения, силовой спирали и коуша.

  • Широкий выбор конструкций по максимальной нагрузке/диаметру кабеля
  • Защитный абразивный слой
  • Простой монтаж и надежная фиксация кабеля

Зажим натяжной спиральный представляет собой U-образную прядь из нескольких спиральных проволок, скрепленных между собой специальным раствором с внутренней стороны которых нанесен абразив. Зажим изготавливается в климатическом исполнении УХЛ, категории 1. Обеспечивает прочность заделки кабеля и влияет на механические и оптические характеристики кабеля.



Поддерживающий спиральный зажим широко используется в процессе монтажа оптических кабелей различной марки и диаметров. На сегодня популярный способ осуществления прокладки кабелей – их протяжка по опорам линий электропередачи. Для этих целей отлично подходит зажим ПСО, который можно применять на опорах воздушных линий различного напряжения, а также на опорах связи или столбах освещения городских улиц. Зажим спиральный ПСО предназначен для крепления оптических самонесущих кабелей на опорах освещения, опорах ВЛ связи, контактных сетей, железных дорог, зданиях и сооружениях. Использование поддерживающего зажима позволяет продлить срок эксплуатации за счет увеличения прочности и ресурсной стойкости.



Расшифровка маркировки SNR-НСО-15-12,6/13,2П:
НСО - зажим натяжной спиральный;
15 - предназначен для кабелей с нагрузкой до 15 кН;
12,6/13,2 - минимальный/максимальный диаметр зажимаемого кабеля;
П - наличие протектора.

Перечень доступных моделей
Наименование Диаметр Dmin/Dmax, мм Длина силовой спирали Lc, мм Масса зажима (комплекта), кг Тяжение кабеля до, кН
НСО-4-Dmin/DmaxК 3,1/11,5 400-500 0,2 4,0
НСО-6-Dmin/DmaxК 9/16,7 600-650 0,4 6,0
НСО-8-Dmin/DmaxК 9/16,7 600-650 0,5 8,0
НСО-12-Dmin/DmaxП 9,8/16,7 протектор: 1000-1100 1,2 12,0
НСО-15-Dmin/DmaxП 9,8/16,7 протектор: 1000-1200 1,4 15,0
НСО-20-Dmin/DmaxП 12,4/20 протектор: 1250-1350 2,4 20,0
НСО-25-Dmin/DmaxП 12,4/20 протектор: 1500-1600 2,7 25,0
ПСО-4-Dmin/DmaxК 3,1/11,5 450-550 0,1 4,0
ПСО-6-Dmin/DmaxК 9/16,7 650-750 0,15 6,0
ПСО-8-Dmin/DmaxК 9/16,7 850-950 0,2 8,0
ПСО-12-Dmin/DmaxК 9,8/16,7 протектор: 1100-1200 0,7 12,0
ПСО-15-Dmin/DmaxП 9,8/16,7 протектор: 1100-1200 0,9 15,0
ПСО-20-Dmin/DmaxП 12,4/20 протектор: 1250-1350 1,7 20,0
ПСО-25-Dmin/DmaxП 12,4/20 протектор: 1650-1750 2,2 25,0
