Муфта оптическая – устройство, предназначенное для соединения любого типа оптических кабелей на опорах воздушных линий связи и электропередачи, при их прокладке в грунте, каналах кабельной канализации и тоннелях. Муфты используются для защиты мест сварки от внешних факторов: механических повреждений, попадания влаги, температурных изменений и т.д.
- Прочный корпус устойчив к УФ-излучению и перепадам температур, защищает ВОК от вибрационных и ударных нагрузок
- Герметизация кабельных вводов и корпуса обеспечивает полную водонепроницаемость и исключает проникновение пыли
- Удобный доступ к внутреннему пространству экономит время при ремонтно-восстановительных работах
- Конструкция муфты и ее элементов не снижает характеристики передачи ВОК
![](/site/uploads/images/3382b97aa239ac15dabd96499d2ed67d22c2c181394dcbb249b37b494def329c.png)
Виды оптических муфт

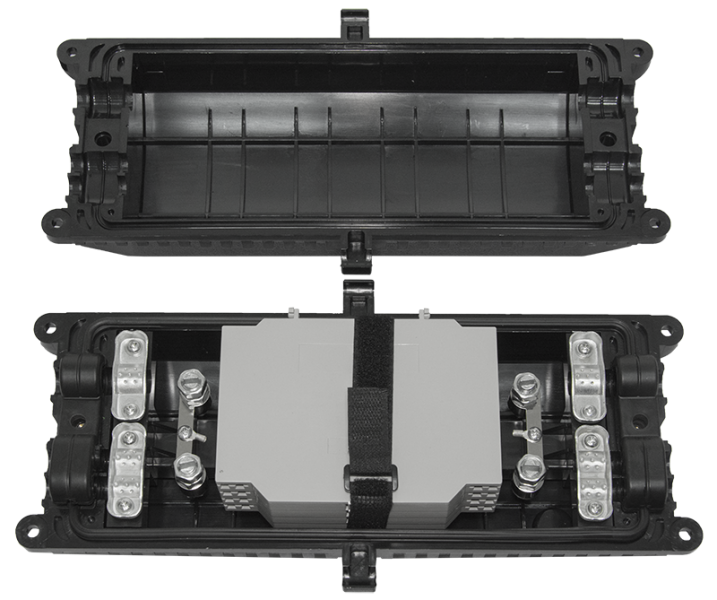

Проходная муфта
Данный тип муфты, используется для соединения оптических кабелей в местах разрыва, наращивания или разветвления. Кабельные вводы располагаются на противоложных сторонах корпуса муфты, что позволяет завести кабель с обеих сторон. Благодаря увеличенному внутреннему пространству, можно организовать транзитные модули с учетом всех допусков. Монтировать такие муфты можно в канализационных шахтах связи, на подвесах, столбах и даже на вертикальных поверхностях. Именно проходные муфты позволяют пропускать через себя целые оптические модули без разреза.
![](/site/uploads/images/947566a8fa698969e996b93504b7ace7c0a561dc33dbf9a818dd7b60e6e52f70.png)
![](/site/uploads/images/e35109c25f8e4a055edd1075294746cc4e041560b28d693f523db94637c1d0cd.jpg)

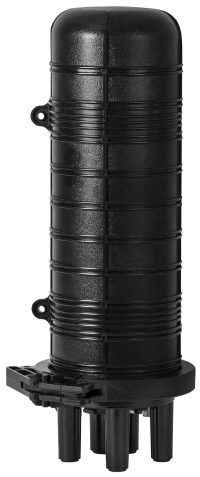

Муфта тупиковая
Тупиковые муфты применяются для защиты соединений оптических кабелей между собой. Кабельные вводы распологаются с одной стороны, что удобнее при монтаже. Особенности данного вида муфт – хорошо организованное внутреннее пространство, способность отвода волокон без разъединения базового магистрального кабеля. Монтировать тупиковые муфты можно на воздушных линиях связи, стенах и канализациях.
Наименование | Вес, кг | Допустимый диаметр вводимых кабелей, мм | Количество вводов | Количество соединяемых волокон в муфте | Количество устанавливамых сплайс-кассет | Рабочая температура, t°C | Степень защиты |
---|---|---|---|---|---|---|---|
101-01-08 | 2,7 | до 16 | 6 | 24 | 1 | -40...+60 | IP 68 |
101-01-18 | 1,0 | до 9,5 | 2 | 18 | - | -60...+70 | IP 67 |
SNR-FOSC-04 | 0,3 | до 7 | 2 | 4 | - | -30...+40 | IP 55 |
SNR-FOSC-A | 2,0 | до 16 | 6 | 96 | 4 | -40...+65 | IP 68 |
SNR-FOSC-AS | 1,8 | до 16 | 6 | 96 | 4 | -40...+65 | IP 68 |
SNR-FOSC-B | 1,7 | до 17,5 | 5 | 72 | 7 | -70...+75 | IP 68 |
SNR-FOSC-C | 1,9 | до 18 | 5 | 64 | 2 | -70...+75 | IP 68 |
SNR-FOSC-D | 1,9 | до 12 | 4 | 48 | 4 | -40...+65 | IP 68 |
SNR-FOSC-D-T | 1,5 | до 16 | 4 | 48 | 4 | -40...+65 | IP 68 |
SNR-FOSC-E | 3,0 | до 23 | 6 | 96 | 4 | -40...+65 | IP 68 |
SNR-FOSC-F | 3,5 | до 21 | 6 | 240 | 5 | -40...+65 | IP 68 |
SNR-FOSC-G | 2,7 | до 16 | 4 | 96 | 4 | -40...+65 | IP 68 |
SNR-FOSC-L | 3,5 | до 21 | 6 | 240 | 10 | -40...+65 | IP 68 |
SNR-FOSC-L-T | 3,3 | до 23 | 7 | 240 | 10 | -40...+65 | IP 68 |
SNR-FOSC-M | 1,5 | до 25 | 2 | 96 | 4 | -40...+65 | IP 68 |
SNR-FOSC-Q-T | 2,5 | до 18 | 4 | 96 | 4 | -40...+65 | IP 68 |
SNR-FOSC-UF2 | 2,7 | до 15 | 5 | 24 | 5 | -40...+65 | IP 68 |
SNR-FOSC-X | 1,0 | до 15 | 4 | 16 | 1 | -40...+65 | IP 68 |
SNR-FT-E | 0,2 | до 16 | 2 | 48 | 3 | -40...+60 | IP 68 |
