Распределительные кассеты MPO

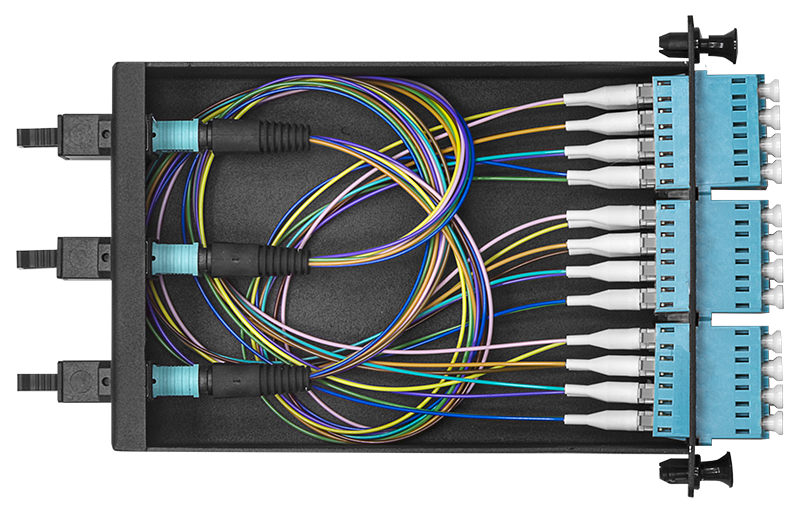

Кассеты MPO представляют собой высокоэффективное модульное решение для быстрого развертывания волоконно-оптических кабельных систем с поддержкой перспективных форматов передачи данных 40 и 100 Gigabit Ethernet. Конструктивно кассета MPO представляет собой переходник-разветвитель с 24-жильного оптического кабеля, оконцованного разъемом MPO, на стандартные разъемы оптических портов (LC, SC и других типов). Внутри подобных кассет используется только улучшенное оптоволокно (OM3/OS2), что в совокупности с качественными разъемами позволяет минимизировать потери сигнала.

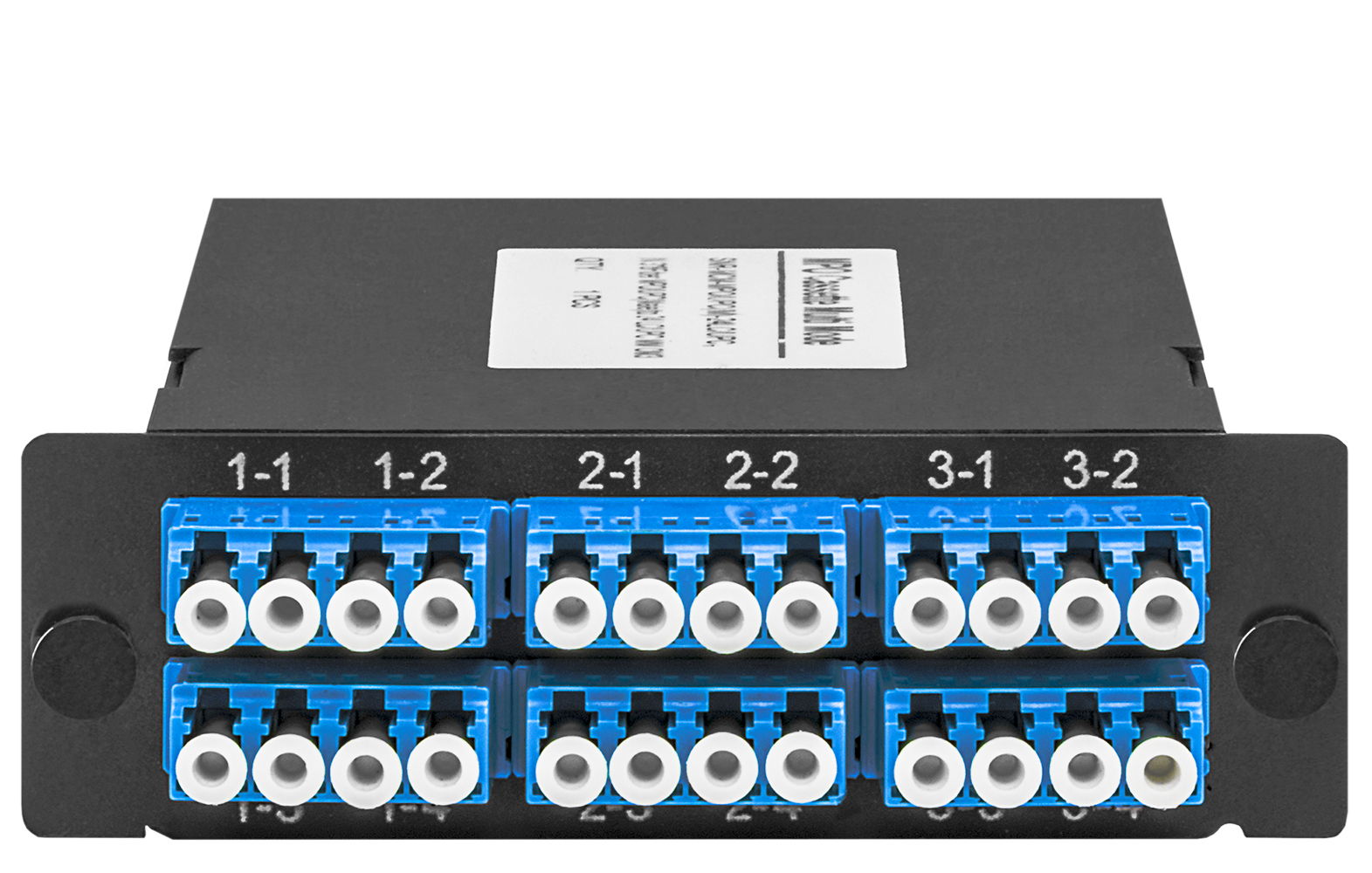

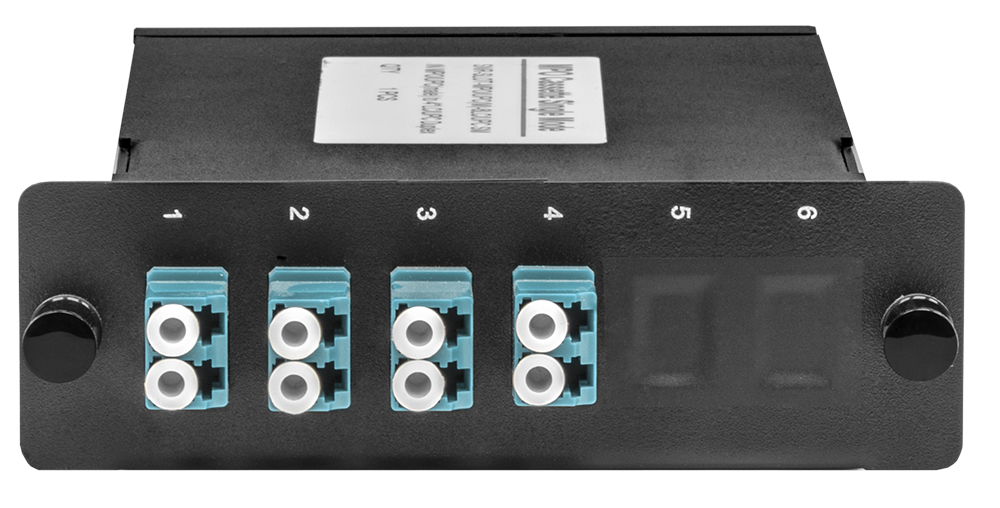

На лицевой стороне кассеты MPO располагаются стандартные оптические порты, обеспечивающие подключение 24 волокон. С задней части кассеты расположено до трех разъемов MPO.



Кассета имеет металлический корпус, устанавливаться горизонтально в 19” раму или оптическую полку монтажной высотой 1U (до 4-кассет). Кроме того, кассеты MPO могут устанавливаться вертикально в 19” оптические панели монтажной высотой 4U (до 12 кассет)

Кассета имеет металлический корпус, устанавливаться горизонтально в 19” раму или оптическую полку монтажной высотой 1U (до 4-кассет). Кроме того, кассеты MPO могут устанавливаться вертикально в 19” оптические панели монтажной высотой 4U (до 12 кассет).

Основные достоинства кассет MPO — минимальные искажения сигнала при передаче на ультравысоких скоростях и поддержка технологии Plug-and-Play, что позволяет ощутимо снизить эксплуатационные издержки.

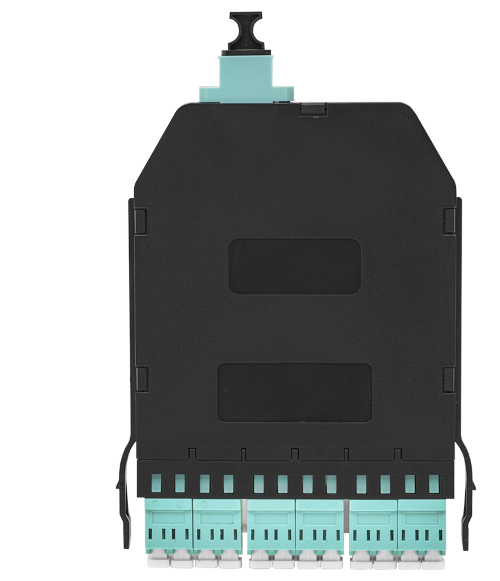

Для уменьшения вносимых потерь в разъемах кассеты МРО применяются прецизионные элементы из керамики. Стабильность и высокая повторяемость характеристик достигнуты благодаря применению усовершенствованного технологического процесса шлифовки с более строгими требованиями к геометрии торцов. На лицевой панели кассеты установлены адаптеры LC. Кассета Quick-Fit оборудована боковыми защелками для установки в коммутационные панели, монтажные рамы, оптические боксы и другие совместимые конструктивы.

Перечень доступных моделей
Наименование Вес, кг Габаритные размеры, мм Количество оптических портов Материал Совместимость с моделями Температура хранения, °C Температура эксплуатации, °C Тип волокна Цвет
SNR-MCM-MPO/UPC(M)-12LC/UPC 0,4 165х109х32 1 MPO/UPC 12 LC/UPC Пластик SNR-CMP-96P -20...+70 -10...+60 MM (OM3) Черный
SNR-MCM-MPO/UPC(M)-16LC/UPC 0,2 130х127х11 2 MPO/UPC 16 LC/UPC Пластик SNR-CMP-144P -20...+70 -10...+60 MM (OM3) Черный
SNR-MCM-MPO/UPC(M)-24LC/UPC 0,4 280х141х35 2 MPO/UPC 24 LC/UPC Пластик SNR-CMP-96P -20...+70 -10...+60 MM (OM3) Черный
SNR-MCM-MPO/UPC(M)-8LC/UPC 0,4 165х109х32 1 MPO/UPC 8 LC/UPC Пластик SNR-CMP-96P -20...+70 -10...+60 MM (OM3) Черный
SNR-MCM4-MPO/UPC(M)-12LC/UPC 0,4 165х109х32 1 MPO/UPC 12 LC/UPC Пластик SNR-CMP-96P -20...+70 -10...+60 MM (OM4) Черный
SNR-MCM4-MPO/UPC(M)-16LC/UPC 0,2 130х127х11 2 MPO/UPC 16 LC/UPC Пластик SNR-CMP-144P -20...+70 -10...+60 MM (OM4) Черный
SNR-MCM4-MPO/UPC(M)-24LC/UPC 0,4 165х109х32 2 MPO/UPC 24 LC/UPC Пластик SNR-CMP-96P -20...+70 -10...+60 MM (OM4) Черный
SNR-MCM4-MPO/UPC(M)-8LC/UPC 0,4 165х109х32 1 MPO/UPC 8 LC/UPC Пластик SNR-CMP-96P -20...+70 -10...+60 MM (OM4) Черный
SNR-MCS-MPO/APC(M)-12LC/UPC 0,4 165х109х32 1 MPO/APC 12 LC/UPC Пластик SNR-CMP-96P -20...+70 -10...+60 SM (G.652.D) Черный
SNR-MCS-MPO/APC(M)-16LC/UPC 0,2 130х127х11 2 MPO/APC 16 LC/UPC Пластик SNR-CMP-144P -20...+70 -10...+60 SM (G.652.D) Черный
SNR-MCS-MPO/APC(M)-24LC/UPC 0,4 280х141х35 2 MPO/UPC 24 LC/UPC Пластик SNR-CMP-96P -20...+70 -10...+60 SM (G.652.D) Черный
SNR-MCS-MPO/APC(M)-8LC/UPC 0,4 165х109х32 1 MPO/APC 8 LC/UPC Пластик SNR-CMP-96P -20...+70 -10...+60 SM (G.652.D) Черный
