Автоматический сварочный аппарат

Благодаря технологии высокоточного сведения волокон по сердцевине сварочный аппарат SNR-FS-6m является отличным решением для строительства/обслуживания как локальных, городских так и магистральных оптических сетей.

  • Выравнивание волокон по сердцевине
  • Встроенная светодиодная подсветка, позволяющая проводить работы в условиях плохой освещенности
  • Возможность зарядки телефона от USB-порта сварочного аппарата
  • Li-Ion аккумулятор на 7800 мА, позволяющий выполнять не менее 200 сварок/термоусадок
  • Настройки и просмотр сохраненных записей производятся при помощи специального приложения для смартфона, который подключается к сварочному аппарату при помощи стандартного Bluetooth-соединения

Высокоточная юстировка оптических волокон различных типов
SNR-FS-6m снабжен 6 моторами, каждый из которых выполняет определенную функцию в процессе сварки и подготовки к ней. В результате работа 6 моторов обеспечивает высокоточное сведение оптических волокон по сердцевине и низкие потери на сварном соединении. Данная модель позволяет сваривать волокна различных типов: SM (одномодовое) / MM (многомодовое) / DS (со смещенной областью дисперсии) / NZDS (со смещенной ненулевой дисперсией).

Универсальные прижимы
Конструкция кареток и механизма юстировки позволяет производить сварку оптических волокон в буфере 250/900 мкм, 2/3 мм, а так же с плоским FTTH-кабелем, что делает SNR-FS-6m отличным инструментом для строительства PON сетей.

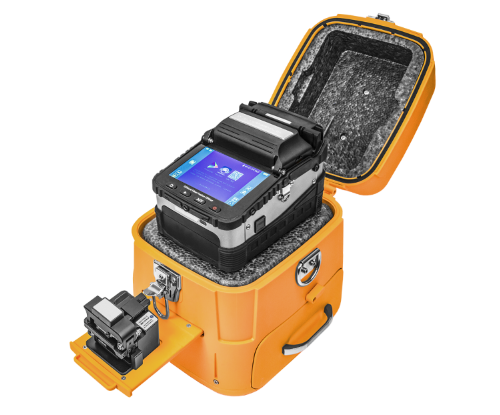

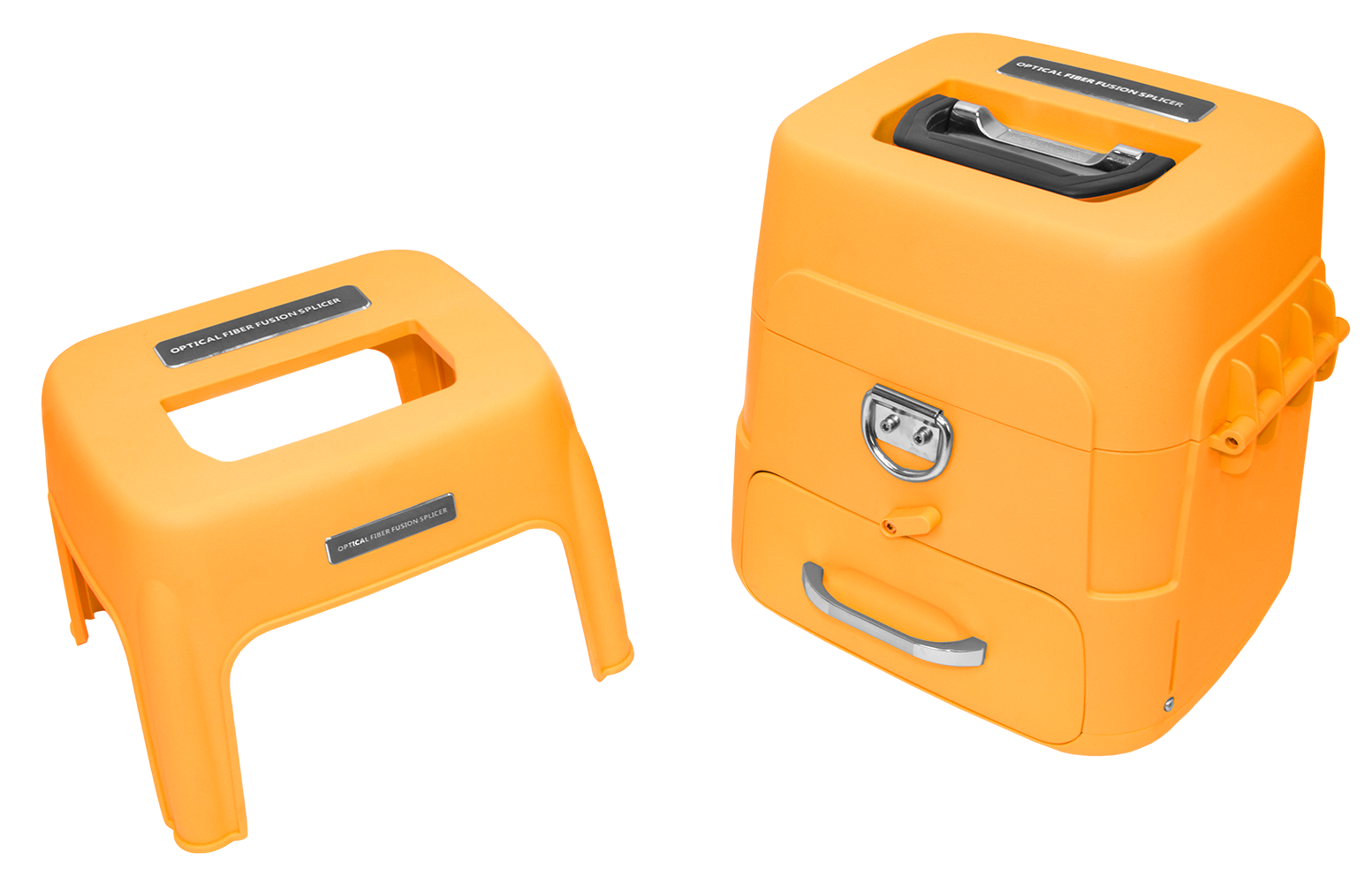

Транспортировочный кейс и удобное рабочее место - в одной конструкции
В комплект поставки входит многофункциональный кейс, который при необходимости легко и быстро трансформируется в полноценное рабочее место.
Условно в кейсе можно выделить 3 конструктивных части:
- площадка для сварочного аппарата
- выдвижной столик для скалывателя
- шкафчик для хранения инструментов

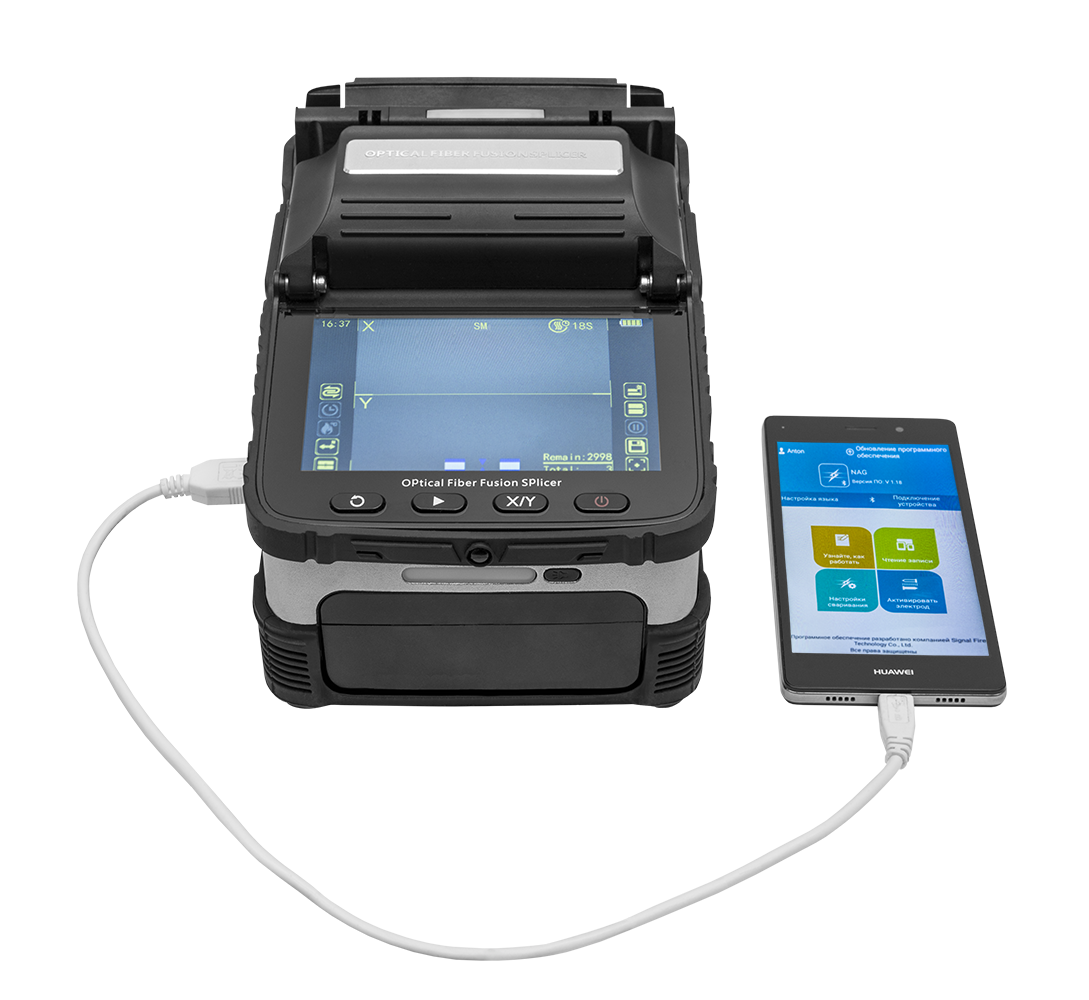

Управление через приложение
Для работы с данным сварочным аппаратом разработано мобильное приложение, которое позволяет производить настройки, а также просматривать сохраненные результаты выполненных сварок. Приложение легко устанавливается на смартфон, имеет интуитивно понятный интерфейс и подключается к сварочному аппарату при помощи стандартного Bluetooth-соединения. Стоит отметить, что процесс сварки полностью автоматизирован и выполняется без непосредственного использования приложения.

Перечень доступных моделей
Наименование Время сварки, сек. Время термоусадки, сек. Габаритные размеры кейса, мм Габаритные размеры сварочного аппарата, мм Диаметр покрытия свариваемого волокна, мкм Диаметр свариваемого волокон, мкм Дисплей Длина зачистки волокна, мм Интерфейсы Источник питания Количество циклов сварки/термоусадки Количество/назначение моторов Коэффициент отражения от сварного соединения, дБ Масса сварочного аппарата с батареей, кг Масса сварочного аппарата с кейсом + инструменты, кг Метод выравнивания волокна Оценка потерь сварки Проверка на растяжение, Н Размер используемых гильз КДЗС, мм Ресурс электродов Сохранение результатов сварки Средние потери на сварном соединении Температура хранения и транспортировки, t °C Температура эксплуатации, t °C Тип используемых гильз КДЗС Типы свариваемых волокон Увеличение изображения Функция ветрозащиты
SNR-FS-6m 8 15-25 сек (время термоусадки регулируется) 237 х 270 х 293 122 х 130 х 148 от 100 до 1000 от 80 до 150 цветной дисплей высокого разрешения 5 дюймов от 8 до 16 (для внешнего покрытия до 250 мкм) USB, Bluetooth литиевый аккумулятор большой емкости (7800 мА) не менее 200 (при условии полностью заряженной батареи) 6 моторов: не более 60 2,08 7,1 по сердцевине автоматическая во всех режимах 2 40/45/60 3000 сварок облачное хранилище 0,02 дБ (SM) -20 ~ +60, при относительной влажности до 95% -10 ~ +50, при относительной влажности до 95% стандартные/FTTH одномодовое (SM) многомодовое (ММ) 300х при раздельном просмотре по осям X и Y допустимая скорость ветра 15 м/с
