Оптические адаптеры
Оптический адаптер (оптическая розетка) – механическое устройство, предназначенное для обеспечения разъемного соединения оптических шнуров с коннекторами одного или разных типов в коммутационно-распределительных устройствах, активном сетевом оборудовании и измерительных приборах. Они обеспечивают надежный контакт и стабильное разъемное соединение.
- Малые вносимые потери (максимальное значение 0,2 дБ)
- Широкий температурный диапазон эксплуатации (+75 до -40 °С)
- Надежная фиксация в оборудовании
- Простой монтаж и обслуживание

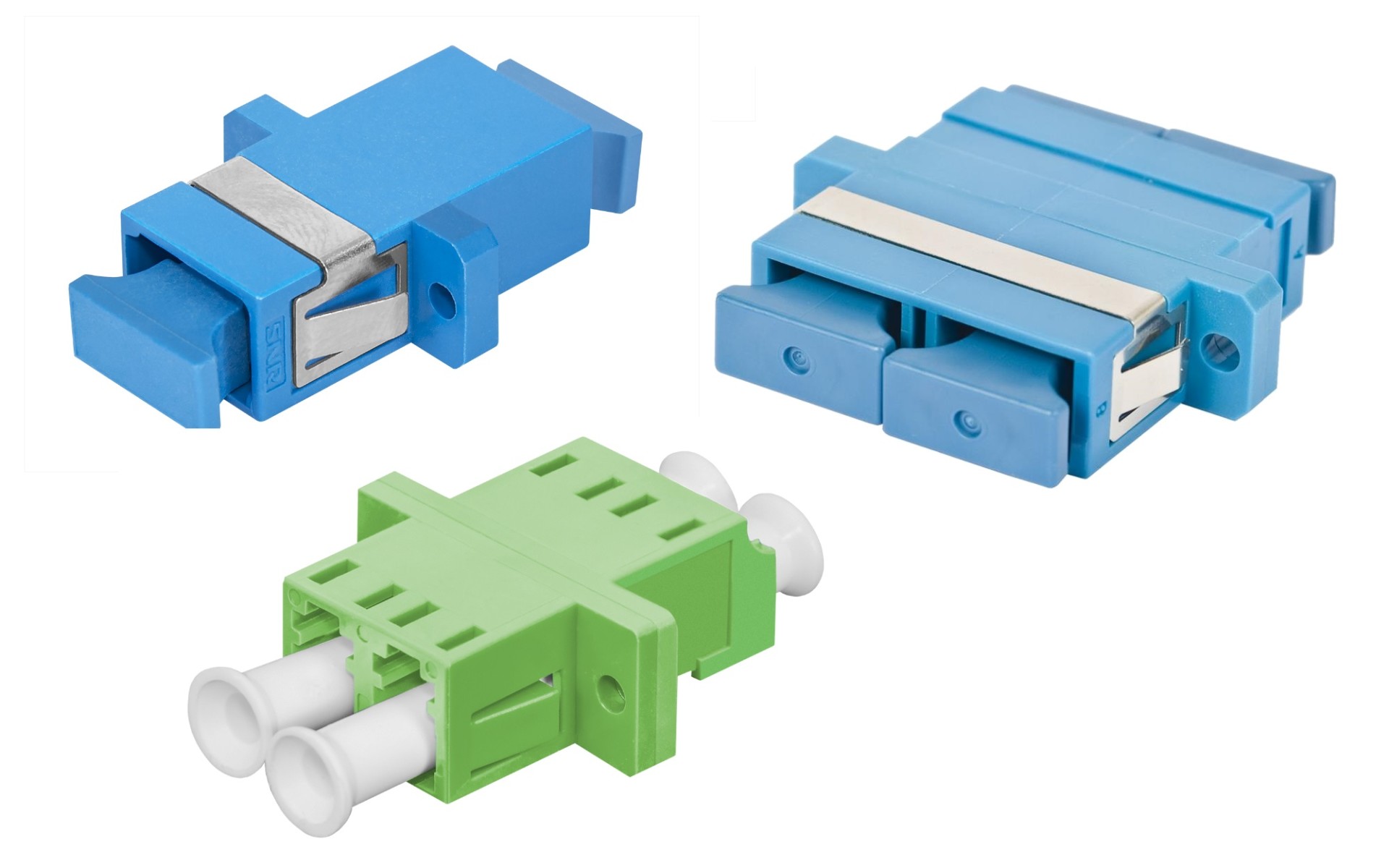

Конструкция адаптеров
Оптические адаптеры имеют металлический или пластиковый корпус. Для надежной фиксации коннекторов используются стандартные для каждого типа разъемов фиксаторы, а пазы под «ключ» предохраняют феррулы соединяемых коннекторов от осевого сдвига. Оптические адаптеры позволяют с высокой точностью соединять и центрировать относительно друг друга коннекторы SС, LC, FC, ST и различные их сочетания. Для обеспечения точности соединения в оптическом адаптере используются специальные втулки — центраторы, которые для многомодовых адаптеров (MM, Multi-Mode) обычно изготавливаются из бронзы, а для одномодовых (SM, Single-Mode) – из керамического материала.

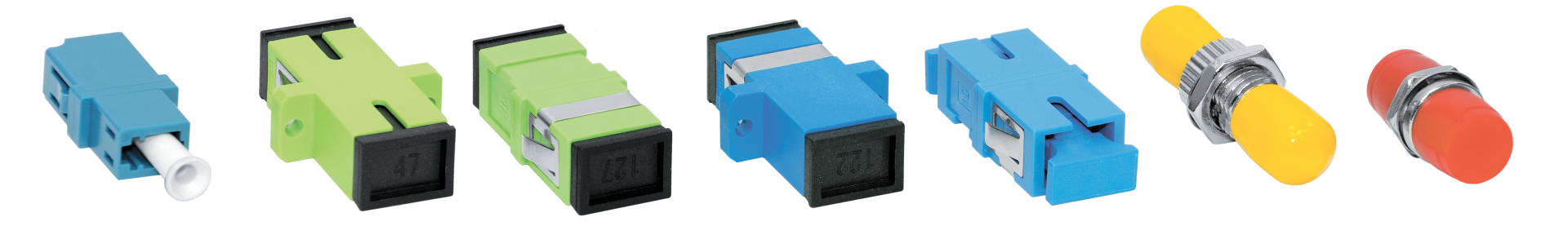

Проходные
Предназначены для обеспечения разъемного соединения оптических шнуров с коннекторами одного типа в коммутационно-распределительных устройствах, активном сетевом оборудовании и измерительных приборах. Обозначение соединительных адаптеров соответствует типу подключаемых коннекторов (FC, SC, LC, ST и т. д.)

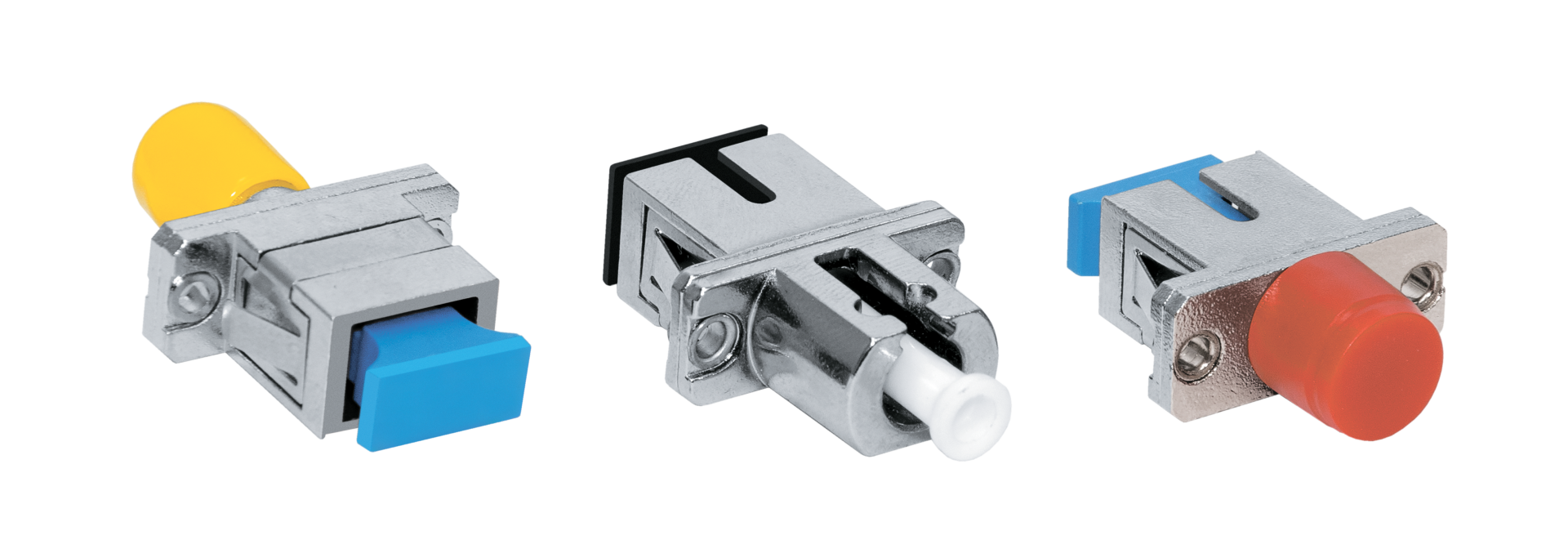

Переходные
Используются для соединения оптических шнуров с коннекторами разных типов (FC/SC) при соединении активного сетевого оборудования с ранее проложенными сетями.
| Наименование | Конструкция с фланцем | Материал корпуса | Материл защелок | Механизм фиксации | Рабочая температура, t°C | Температура хранения, t°C | Тип разъемов | Цвет |
|---|---|---|---|---|---|---|---|---|
| SNR-ADP-FC SM | да | никелированная латунь | - | резьбовой | -40...+50 | -60...+70 | FC/UPC - FC/UPC | - |
| SNR-ADP-FC(M)-LC(U) SM | нет | никелированная латунь | - | - | -40...+50 | -60...+70 | FC/UPC (male) -LC/UPC(универсальный) | - |
| SNR-ADP-LC SM | нет | пластик | пластик | защелки | -40...+50 | -60...+70 | LC/UPC - LC/UPC | синий |
| SNR-ADP-LC(F)-FC(M) SM | нет | пластик/никелированная латунь | - | - | -40...+50 | -60...+70 | LC/UPC (female) - FC/UPC (male) | - |
| SNR-ADP-LC-DPX SM | да | пластик | пластик | защелки | -40...+50 | -60...+70 | LC/UPC - LC/UPC (Duplex) | синий |
| SNR-ADP-LC-FC SM | нет | никелированная латунь | - | - | -40...+50 | -60...+70 | LC/UPC - FC/UPC | - |
| SNR-ADP-LC/APC SM | да | пластик | пластик | защелки | -40...+50 | -60...+70 | LC/APC - LC/APC | зеленый |
| SNR-ADP-LC/APC-DPX SM | нет | пластик | пластик | защелки | -40...+50 | -60...+70 | LC/UPC - LC/UPC (Duplex) | зеленый |
| SNR-ADP-SC SM | да | пластик | сталь | защелки | -40...+50 | -60...+70 | SC/UPC - SC/UPC | синий |
| SNR-ADP-SC(M)-FC(F) SM | нет | пластик/никелированная латунь | - | - | -40...+50 | -60...+70 | SC/UPC (male) - FC/UPC (female) | - |
| SNR-ADP-SC(W) SM | нет | пластик | сталь | защелки | -40...+50 | -60...+70 | SC/UPC - SC/UPC | синий |
| SNR-ADP-SC-DPX SM | да | пластик | сталь | защелки | -40...+50 | -60...+70 | SC/UPC - SC/UPC (Duplex) | синий |
| SNR-ADP-SC-FC SM | да | никелированная латунь | - | - | -40...+50 | -60...+70 | SC/UPC - FC/UPC | - |
| SNR-ADP-SC-LC SM | да | никелированная латунь | - | - | -40...+50 | -60...+70 | SC/UPC - LC/UPC | - |
| SNR-ADP-SC-ST SM | да | никелированная латунь | - | - | -40...+50 | -60...+70 | SC/UPC - ST/UPC | - |
| SNR-ADP-SC/APC SM | нет | пластик | сталь | защелки | -40...+50 | -60...+70 | SC/APC - SC/APC | зеленый |
| SNR-ADP-SC/APC(W) SM | нет | пластик | сталь | защелки | -40...+50 | -60...+70 | SC/APC - SC/APC | зеленый |
| SNR-ADP-SC/APC-DPX SM | да | пластик | сталь | защелки | -40...+50 | -60...+70 | SC/APC - SC/APC (Duplex) | зеленый |
| SNR-ADP-ST SM | да | никелированная латунь | - | резьбовой | -40...+50 | -60...+70 | ST/UPC - ST/UPC | - |
| SNR-ADP-ST-FC SM | нет | никелированная латунь | - | - | -40...+50 | -60...+70 | FC/UPC - ST/UPC | - |
