Модуль Keystone Jack, разработанный компанией АМP, на сегодняшний день является одним из самых распространенных форматов телекоммуникационных контактных модулей и получил широкое применение при cтроительстве СКС (монтаж наборных патч-панелях и настенных розеток)
![](/site/uploads/images/6ddd790b15a4516cf7575d06b4f2c1bf5576beb444c6779434994d7a5484eacb.png)

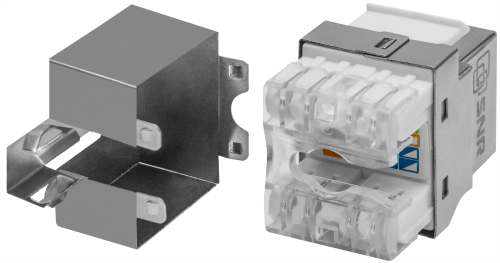

Модуль имеет простую конструкцию: на лицевой стороне располжено гнездо RJ-45, с тыльной стороны находится контакты типа IDC. Заделка кабеля в модуль выполняется стандартным инструментом для работы с IDC контактами. Корпус модуля снабжен надежными фиксаторами, позволяющими легко и быстро устанавливать его в наборную патч-панель или настенную розетку. При этом всегда остается возможность произвести перекоммутацию модулей и/или замены отдельного порта
![](/site/uploads/images/6d7739be5a9ee817ad6f250cfe2cff4f360f392ddbd1a0e483c8e18fc674e933.png)
Функциональное и экономичное решение

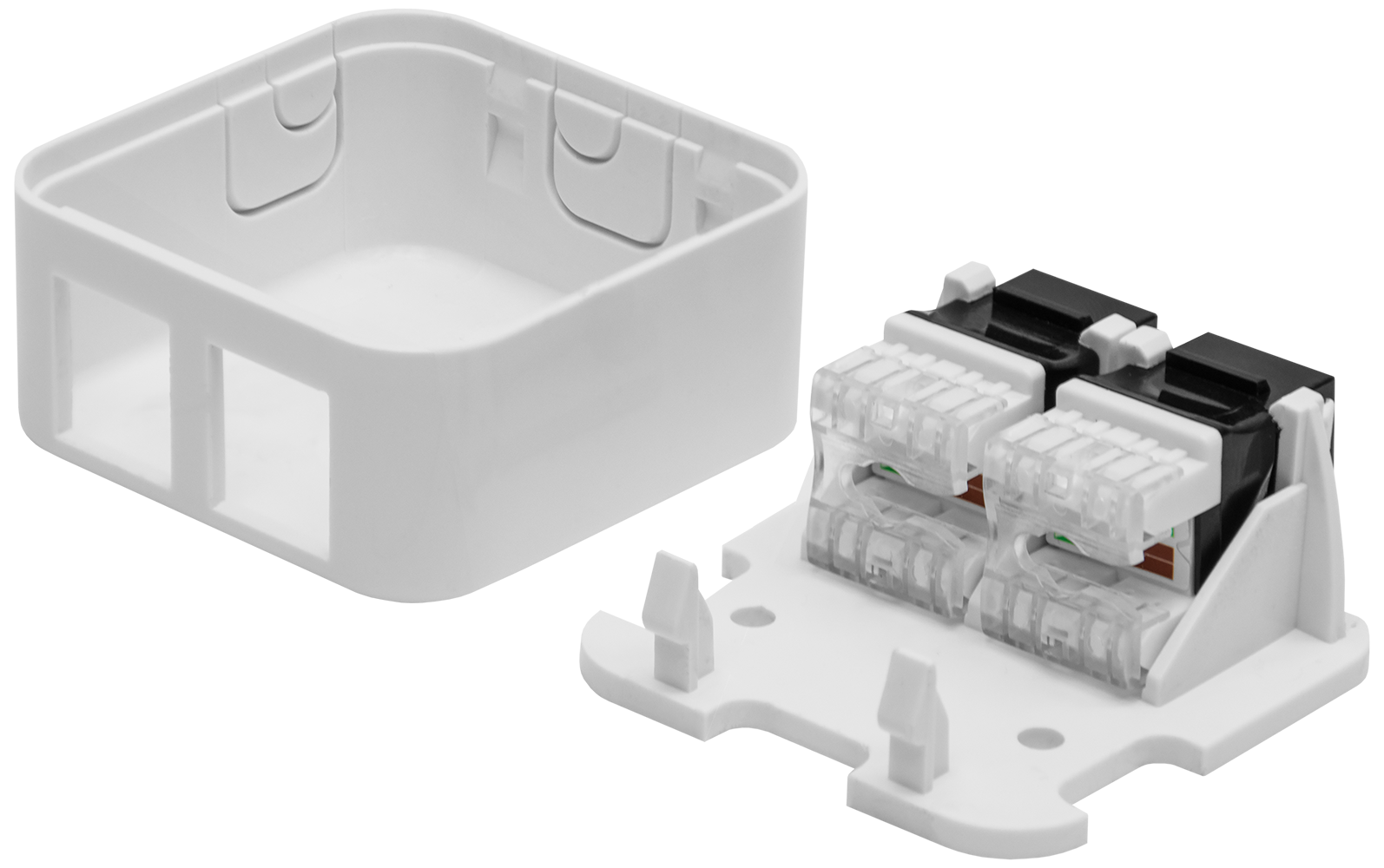

Модули формата Keystone Jack устанавливаются в наборные патч-панели, накладные и встраиваемые абонентские розетки. Их использование делает процесс обслуживания минимально затратным: при выходе из строя портов достаточно просто заменить неисправный модуль
Простой монтаж и быстрая замена

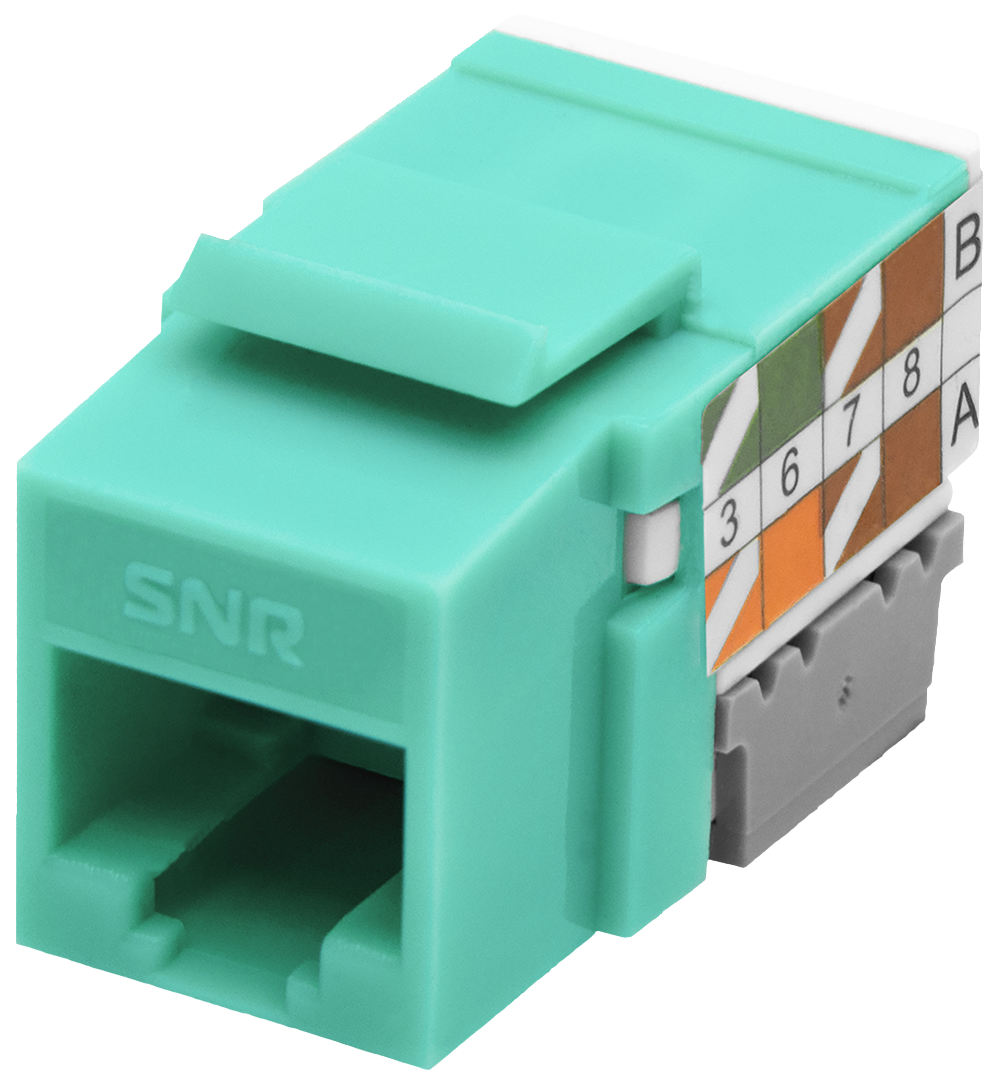

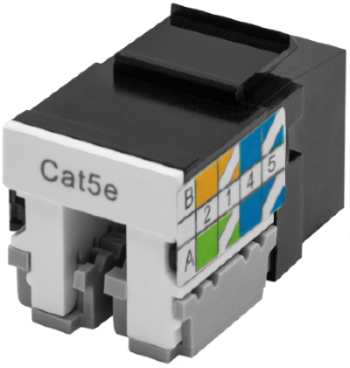

Каждый модуль снабжен цветовой маркировкой по стандарту T568A/B. Конструкция имеет специальный язычок, который обеспечивает надежную фиксацию модуля в панели/розетки. Все это позволяет с минимальными усилиями произвести оперативный монтаж и замену модуля в случае необходимости
![](/site/uploads/images/7e8291972905546c4f8862473be584214be14290b9ee26028bdc22d83902488c.png)
![](/site/uploads/images/bb69b8e1468da934fde44845c1e7856a25499c30d140ec3c76c9c58bf6f1f5dc.png)
Гибкое решение
Широкий выбор модулей различного типа (исполнение/тип порта/категория/тип заделки контактов) позволяет сконфигурировать наборную патч-панель/розетку согласно техническим требованиям
Наименование | Исполнение | Категория | Количество в упаковке | Способ заделки контактов | Схема разводки | Температура хранения, °C | Температура эксплуатации, °C | Тип разъемов | Частота, МГц |
---|---|---|---|---|---|---|---|---|---|
SNR-KJ-F5E-180 | экранированное | 5е | 6 шт | горизонтальный | T568A/B | -40...+70 | -10...+60 | 8P8C (RJ-45) | 100 |
SNR-KJ-U5E-180 | неэкранированное | 5е | 6 шт | горизонтальный | T568A/B | -40...+70 | -10...+60 | 8P8C (RJ-45) | 100 |
SNR-KJ-U5E-90 | неэкранированное | 5е | 6 шт | вертикальный | T568A/B | -40...+70 | -10...+60 | 8P8C (RJ-45) | 100 |
SNR-KJ-U6-180 | неэкранированное | 6 | 6 шт | горизонтальный | T568A/B | -40...+70 | -10...+60 | 8P8C (RJ-45) | 250 |
SNR-KJ-U6-90 | неэкранированное | 6 | 6 шт | вертикальный | T568A/B | -40...+70 | -10...+60 | 8P8C (RJ-45) | 250 |
