Коммутационные панели под MPO кассеты

В кабельной инфраструктуре центров обработки данных все шире используются оптические кабельные системы. Увеличение количества прокладываемых в ЦОДе оптических волокон наряду с повышением компактности устанавливаемого сетевого оборудования привело к появлению новых типов многоволоконных разъемов MPO (Multi - Fiber Push-On) – это оптический коннектор с многоволоконным наконечником типа MT (Mechanical Transfer), имеющим отверстия под несколько оптических волокон (8/12/24). Стремительный рост объемов информации, поступающей в ЦОДы, перерабатываемой и хранимой, стал толчком для создания высокопроизводительных протоколов передачи данных и систем на их основе. Системные решения SNR позволяют создать качественную инфраструктуру с минимальными потерями, позволяющие рационально использовать рабочее пространство ЦОД, обеспечивать удобство коммутации и высокую надежность передачи данных на высоких скоростях.

  • Стандартный размер для монтажа в 19-дюймовые телекоммуникационные шкафы и стойки
  • Перемещаемые кронштейны позволяют выбрать глубину монтажа патч-панели в стойке
  • Откидная крышка, облегчающая укладку кабелей
  • Крышка лицевой панели крепится на двух петлях и защелкивается легким нажатием
  • Ввод кабелей через заднюю стенку
  • Легкий вес и удобное обслуживание
  • Возможна установка кассет с одномодовыми и многомодовыми портами

Волоконно-оптическая кабельная система MPO состоит из многоволоконных оптических кабелей, которые подключаются к специальным коммутационным кассетам. Кабели MPO содержат до 24 оптических волокон, оконцованных 24-волоконными MPO-соединителями без смены полярности, которые включаются непосредственно в оптические кассеты на обоих концах, установленные в коммутационные панели. Идеальное сочетание высокой производительности, ультравысокой плотности и непревзойденной доступности - все упаковано в гладкий, современный 1/4U корпус. Волоконно-оптические панели с распределительными кассетами MPO используются для коммутации оптических кабелей и обеспечивают гибкость конфигурации, высокую плотность и надежную защиту соединений.

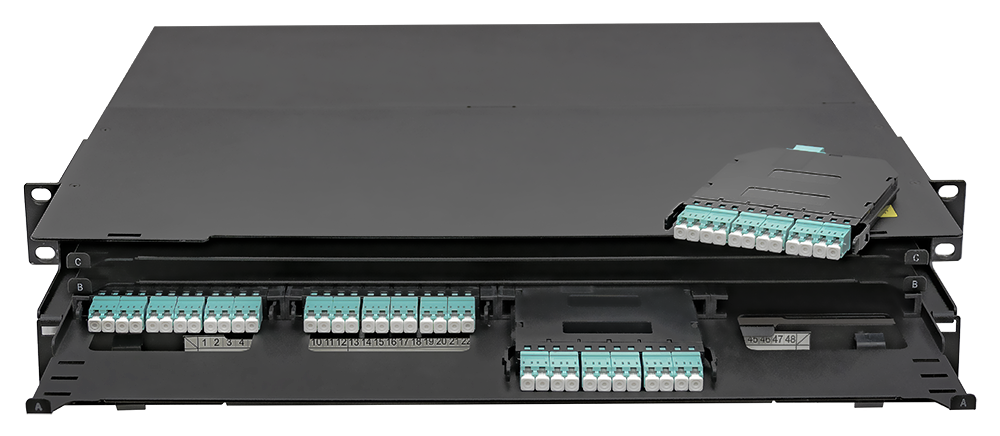

Коммутационная панель в 1U исполнении позволяет установить до 4-х одномодовых или многомодовых распределительных кассет МРО-LC или адаптерных планок Snap-in с проходными адаптерами MPO. Каждая кассета содержит до 12 LC Duplex портов на лицевой панели и до 3 MPO разъемов на задней, что позволяет  получить до 96 портов в панели высотой в 1U. Панель SNR-CMP-144P позволяет установить до 12 кассет и получить 144 оптических порта в 1U конструктиве.


Коммутационная панель в 4U позволяет  установить до 12-ти одномодовых или многомодовых распределительных кассет МРО-LC или адаптерных планок Snap-in с проходными адаптерами MPO. Каждая кассета содержит до 12 LC Duplex портов на лицевой панели и до 3 MPO разъемов на задней, что позволяет  получить до 288 портов в панели высотой в 4U.


Высокая плотность монтажа
Коммутационные панели SNR-CMP предназначены для установки различного количества распределительных кассет: 1U корпус позволяет установить до 4 распределительных кассет МРО-LC, 4U корпус - до 12 кассет. Каждая кассета может содержать до 12 LC Duplex портов на лицевой панели и до 3 MPO разъемов на задней. Это позволяет  получить до 96 портов в панели 1U исполнения, до 288 портов в панели высотой 4U.


Гибкое масштабирование
Коммутационные кассеты MPO производятся как с одномодовыми, так и многомодовыми оптическими волокнами, имеют различное количеством портов. Помимо кассет в панель можно устанавливать специальные планки Snap-in с проходными адаптерами MPO. Это позволяет собрать и скоммутировать панель, полностью отвечающую вашим задачам.


Быстрая установка и удобное обслуживание
Панель устанавливается в 19" монтажные конструктивы при помощи стандартного крепежного набора. Кассеты и/или адаптерные планки могут быть просто установлены с помощью механизма быстрой фиксации snap-in. Благодаря разборной конструкции панель легко обслуживать


Основное применение:
- Оперативная Plug & Play организация зон распределения подсистем ЦОД и высокоплотных СКС
- Коммутация приложений Gigabit Ethernet, Fiber Channel, 10G Ethernet и т.д.
- Подключение активного оборудования по схеме Interconnect или Crossconnect
- Переход от многоволоконных MTP/MPO к стандартным оптическим разъемам
- Поддержка передачи на основе параллельной оптики (40/100 Гбит/с)
- Создание систем с возможностью гибкой реконфигурации
- Компоненты собраны и протестированы в заводских условиях, что гарантирует высочайшую надежность и пропускную способность
- Решение SNR отвечает современным требованиям больших дата - центров, так и аппаратных помещений, где устанавливаются оптические кроссы

Перечень доступных моделей
Наименование Вес, кг Высота, U Габаритные размеры, мм Количество устанавливаемых кассет Материал Температура хранения, °C Температура эксплуатации, °C Цвет
SNR-CMP-144P 6,25 1 495х482х44 9 Сталь/пластик -20...+70 -10...+60 Черный
SNR-CMP-96P 3,0 1 484х380х44 4 Сталь -20...+70 -10...+60 Черный
