Устройство является оборудованием эконом класса последнего поколения, спроектированное и произведенное по принципу «all-in-one» (все-в-одном).

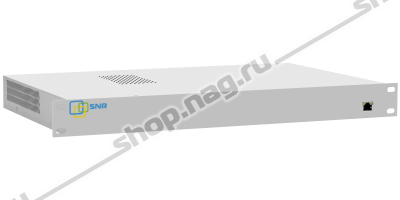

Головные станции эконом класса - 32 канальный DVB-C Модулятор SNR IPQAM-32

Устройство является оборудованием эконом класса последнего поколения, спроектированное и произведенное по принципу «all-in-one» (все-в-одном). На входе (2x GbE Ethernet/SFP), устройство принимает до 1024 IP TS, ремультиплексирует и мультиплексирует контент, на выходе QAM-модулятор выдает до 32 несмежных DVB-C несущих в диапазоне 50-1000 MHz, которые могут быть закрыты simulscrypt CAS. Также доступна передача смультиплексированных потоков через TS IP.

SNR IPQAM-32 является более продвинутым аналогом уже известных рынке устройств/клонов NDS3332 Dexin, DMM-2000Q RTM и T3332 TERRA, и пользующихся спросом у  операторов КТВ,  сегментах SOHO и HoReCa.

Изделие успешно прошло тестирование.



Общие

Шасси

1RU

Размеры

453 X 443 X 32мм

Вес

5.6Кг

Электропитание

Блок питания

100~240В AC, 50/60Гц

Макс.  энергопотребление

300Вт @220В

Требования к окружающей среде

Рабочая температура

0°C~40°C

Температура хранения

-20°C~75°C

Влажность

0~95%

Управление

ETH

100/1000BaseT, RJ-45

Тип

Web интерфейс в браузере

Поддерживаемые браузеры

Firefox, IE9.0 и выше

Web Management

SNMP v1-3

Вход

Сервис VOD

Протокол NGOD D6

Порты

2 транспортных порта

Интерфейсы

1000Base-T, RJ-45  (SFP в данной версии не активны)

Скорость передачи данных (до)

900Мб/с

Анти-джиттер

500мс

Формат данных

Каждый UDP включает в себя 1-7 пакетов TS размером 188/204 байт

Поддержка MPTS, SPTS и DATA

IP unicast и multicast

Выход

Порты

2  ВЧ порта

Тип интерфейса

F-тип (female)

Количество QAM

32 (опционально доступны заводские модификации на 48 и 64 несущих)

Формат модуляции

16QAM / 32QAM / 64QAM / 128QAM / 256QAM, ITU-T J.83 Annex-A

Частотный диапазон

50-1000МГц

Символьная скорость

3000~6952 KSym/s

Выходной уровень

85~120дБмкВ, шаг 1дБ

Качественные показатели

MER>41дБ, CNR >43дБ

Обработка данных

Анализ PSI

Поддержка до 32 PMT в MPTS, каждая PMT таблица - дo 8 PID

Режим мультиплексирования

Поддержка ремапинга PID в 32 QAM  потока

Поддержка добавления данных SI

Коррекция PCR

PCR джиттер на выходе менее 200нс
